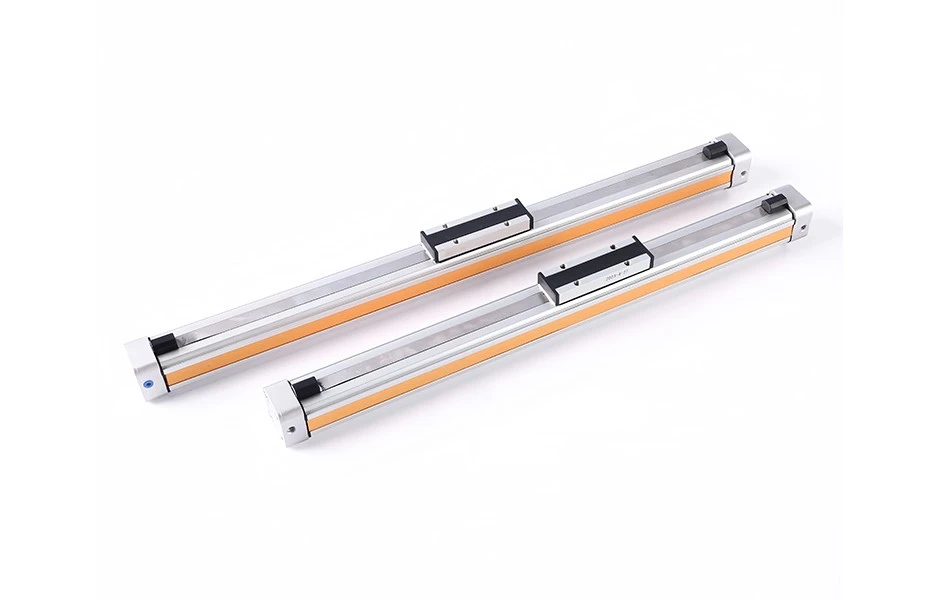

Cilindro sin vástago serie OSP

El cilindro sin vástago de la serie OSP es un componente de accionamiento lineal modular y altamente integrado diseñado específicamente para las necesidades de ahorro de espacio, mejora de la capacidad de carga y precisión de movimiento en equipos de automatización. Su principal ventaja radica en lograr un acoplamiento directo entre el pistón y la carga a través de una estructura sin vástago, lo que reduce significativamente el volumen de instalación y, al mismo tiempo, admite un funcionamiento estable en carreras largas, alta velocidad y entornos complejos. Esta serie se utiliza ampliamente en campos como manipulación de materiales, maquinaria de embalaje, robots, industria textil ligera y líneas de producción automatizadas, lo que la convierte en una opción ideal para mejorar la compacidad del equipo y la eficiencia de producción.

1. Diseño modular, expansión flexible

Integración funcional completa: los componentes modulares como rieles guía, frenos, válvulas e interruptores magnéticos están integrados en el costado del cilindro, lo que permite a los usuarios combinarlos libremente según sus necesidades sin la necesidad de soportes adicionales o tuberías complejas.

Personalización rápida: proporciona opciones de personalización de múltiples parámetros, como el diámetro del cilindro, la carrera y la estructura de guía, para adaptarse a diversas condiciones de trabajo y acortar los ciclos de desarrollo de equipos.

2. Estructura compacta, ahorrando espacio.

Diseño sin vástago: el pistón impulsa directamente cargas externas a través de un acoplamiento magnético o mecánico, con una longitud de instalación de solo 1,1 veces la carrera, ahorrando más del 50 % de espacio en comparación con los cilindros tradicionales.

Conexión paralela de múltiples cilindros: admite la instalación paralela de múltiples cilindros, lo que comprime aún más el volumen del diseño y se adapta a líneas de producción automatizadas de alta-densidad.

3. Largo recorrido y alta capacidad de carga

Recorrido ultralargo: el recorrido estándar cubre cientos de milímetros hasta 6000 mm, y los modelos de recorrido largo (como OSP-P50/80) pueden alcanzar hasta 41 metros, satisfaciendo las necesidades de equipos grandes.

Fuerte capacidad de carga: el rango de diámetro del cilindro es de 10 mm a 80 mm y la capacidad de carga varía de decenas de newtons a miles de newtons, lo que admite escenarios de alta-velocidad (hasta 30 m/s) y baja-velocidad (0,005 m/s).

4. Alta precisión y funcionamiento estable

Sello de baja fricción: utiliza cinta selladora de acero inoxidable y materiales lubricantes de alto-rendimiento para reducir las fugas y la fricción y extender la vida útil (hasta 8000 kilómetros).

Diseño de carga antiexcéntrica: proporciona varias estructuras de guía, como cojinetes deslizantes, cojinetes de bolas circulantes y rieles guía-de alta resistencia para garantizar un posicionamiento preciso y resistencia al torque durante el movimiento de carrera larga.

Ajuste del amortiguador: los amortiguadores neumáticos ajustables están configurados en ambos extremos para absorber eficazmente la energía del impacto, reducir la vibración mecánica y proteger cargas y equipos.

5. Adaptarse a entornos complejos

Resistencia a la corrosión: la cinta de sellado exterior y el anillo de acero interior están hechos de materiales-resistentes a la corrosión, combinados con un sistema de limpieza resistente, adecuado para ambientes húmedos, polvorientos o químicamente corrosivos.

Funcionamiento con amplia temperatura: el modelo estándar funciona dentro de un rango de temperatura de -10 grados a +80 grados, con versiones opcionales de temperatura alta o baja para cumplir con condiciones de trabajo extremas.

Certificación a prueba de explosiones: Proporciona modelos con certificación ATEX adecuados para entornos inflamables y explosivos como las industrias química y petrolera.

6. Instalación y mantenimiento convenientes

Instalación multidireccional: admite instalación horizontal, vertical, invertida y otras instalaciones de múltiples ángulos. La cubierta final se puede girar 4 × 90 grados para ajustar la posición de la interfaz y adaptarse a diseños mecánicos complejos.

Cambio rápido: los componentes modulares admiten reemplazos y actualizaciones rápidos, lo que reduce el tiempo de inactividad y los costos de mantenimiento.

1. Montaje y manipulación automatizados

Se utiliza para la inserción de componentes electrónicos, el ensamblaje de componentes de precisión, las pruebas de productos y otros escenarios, logrando un posicionamiento de alta-precisión y un movimiento alternativo rápido, lo que mejora la eficiencia del ensamblaje y la tasa de calificación del producto.

2. Maquinaria de embalaje

Impulsa las acciones de elevación, empuje o clasificación de máquinas selladoras, empacadoras, etiquetadoras y otros equipos, y adáptate a diversas necesidades de empaque con carrera larga y alta capacidad de carga.

3. Robots y equipos especiales

Como unidad impulsora de brazos robóticos, vehículos AGV y otros equipos, proporciona un control de movimiento flexible y preciso, lo que respalda la ejecución colaborativa de acciones complejas.

4. Industria ligera e industria textil

Se utiliza en escenarios como corte de telas, guías de máquinas de coser, maquinaria de impresión, etc., para lograr una alta-velocidad y un movimiento lineal suave, mejorando la calidad y la eficiencia de la producción.

5. Industria energética y química

Adecuado para entornos corrosivos como extracción de petróleo y líneas de producción química, el material de acero inoxidable y el diseño-a prueba de explosiones garantizan un funcionamiento estable-a largo plazo.
